旋片式真空泵在眾多真空設備中是一種體積小，重量輕，噪音低，起動方便，成本較低等優(yōu)點。既可以單獨使用，也可以與其他真空設備配合，作為羅茨旋片真空機組的前級泵使用，被廣泛應用于實驗室、冶金、機械、印刷、電子、化工、輕工、石油及醫(yī)藥等領域。
傳統(tǒng)的旋片真空泵是在圓形的定子內腔偏心放置一個轉子，轉子轉動時由于偏心作用，轉子上的旋片在離心力和彈簧力的作用下緊貼定子的內曲面滑動，實現容積變化而完成吸氣和排氣的過程。這樣致使旋片與泵腔問的摩擦與磨損較大，導致高速旋片泵溫升高，降低了旋片泵的機械效率和工作壽命。

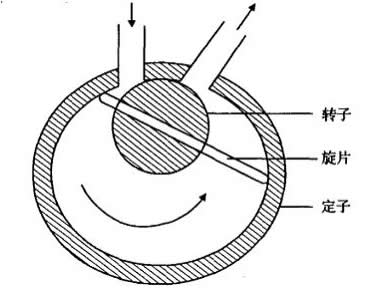

針對傳統(tǒng)旋片真空泵所存在的上述弊端，提出了一種新型定子型線的旋片式真空泵。用貫穿旋片代替?zhèn)鹘y(tǒng)的旋片加彈簧結構，整塊旋片放在轉子上面的旋片槽中， 旋片兩端同時接觸定子內型線表面。轉子轉動時， 帶動旋片運動，旋片兩端始終沿定子內壁滑動。由于旋片的運動始終受到定子內壁的約束，因此，其定子內型線(又稱泵腔型線，以下簡稱定子型線)是根據旋片運動機理生成的型線。旋片端部的運動軌跡即為定子型線(見圖1)。 |
