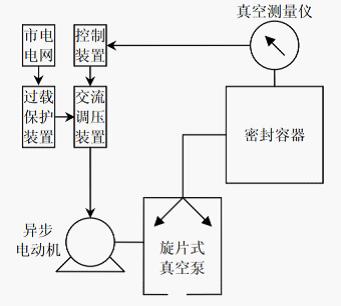

真空測量儀接收壓力傳感器傳送的密封容器內的氣體壓力信號，經變送放大送入控制裝置�？刂蒲b置存儲有根據氣體壓力信號來調節電壓的程序，將接收的氣體壓力信號與設定值比較，當被抽容器的氣體壓力低于設定值時，對交流調壓裝置發出降壓指令。交流調壓裝置根據控制裝置的指令，在氣體壓力降低時，向異步電動機提供調低的電壓，從而降低能耗。真空測量儀上安裝有氣體壓力顯示表，可顯示密封容器內當前的氣體壓力。
交流調壓裝置可以是改變異步電動機接線方式的裝置，控制裝置在判斷氣體壓力小于設定值時，發出降壓指令，交流調壓裝置接收到降壓指令將三角形接線改為星形接線來降低電動機定子相電壓，當控制裝置無降壓指令時，保持異步電動機的三角形接線方式。這種降壓方法結構簡單，價格低廉，但供電電壓只有兩檔，不能精確調節。
交流調壓裝置也可以是三相晶閘管移相交流調壓裝置，控制裝置根據氣體壓力表發出降壓指令，當接收到控制裝置的降壓指令時，無級向下調節提供給電動機的電壓，可實現最高效率控制。但控制較復雜，成本較高，且三相晶閘管移相交流調壓會增加電網諧波電流及電動機的諧波損耗，節能效果將被打折扣。
交流調壓裝置也可以是三相正弦波脈寬調制(SPWM)交流調壓裝置，控制裝置根據氣體壓力發出降壓指令，當接收到控制裝置的降壓指令時，無級向下調節提供給電動機的電壓，實現最高效率控制。這種調壓方式是最理想的，但控制復雜，造價昂貴。
交流調壓裝置經過載保護裝置與電網相連接，過載保護裝置為異步電動機保護斷路器或熱繼電器。
